此篇送進來的病患是SONY Xperia P，症狀是無法充電，經過檢測後發現只是USB的PIN腳與主機板的接點斷掉，屬於輕微症狀。

會造成這樣的原因通常是使用者拔除USB時，沒有抓著USB頭部做平行的拔除，或者是USB還未拔除時拉到或撞到。

*輕微的症狀通常只要對USB座的PIN腳做補焊的動作大部分都可以救起來。

**嚴重一點的就必須更換整個USB座或跳線。

***更嚴重的可能就無法維修了，因為主機板的接點掉了...

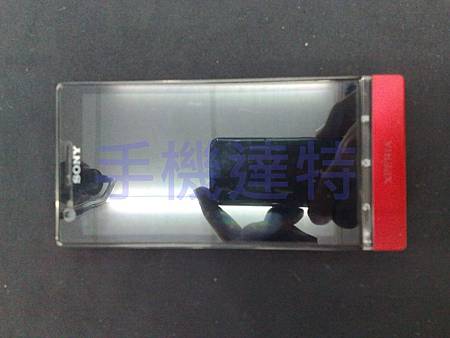

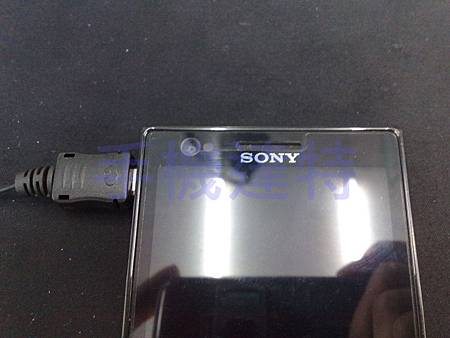

先來個病患的正面照片

先來個病患的正面照片

症狀

接下來開始為病患動手術

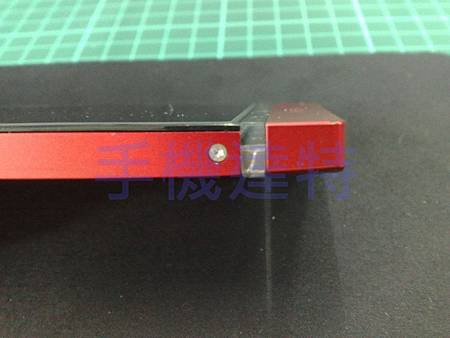

首先先將兩側的星形螺絲移除

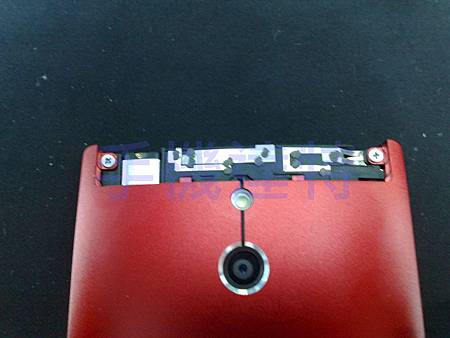

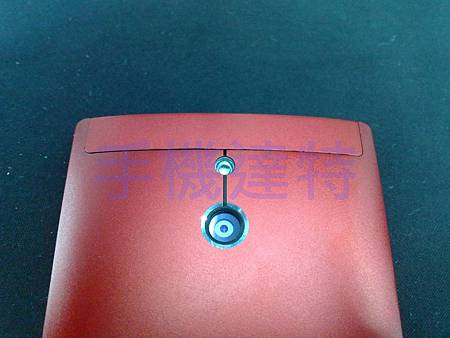

接下來是背面上方的保護蓋也要脫掉

裡面藏有兩顆螺絲

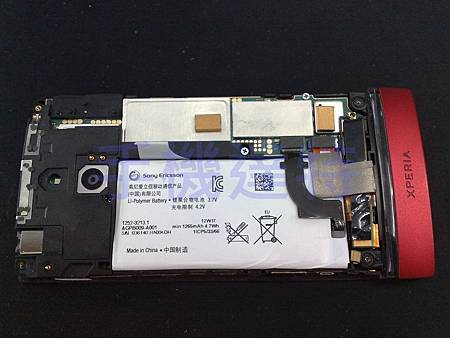

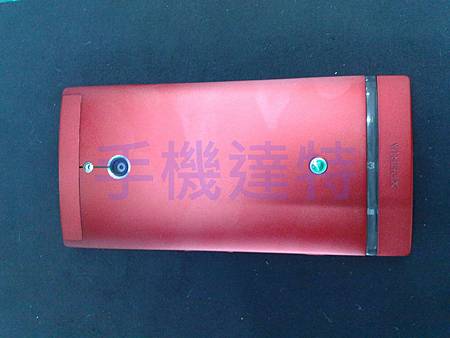

螺絲移除後接下來就是脫掉背蓋

移除電池，這電池黏的超緊的要注意!!

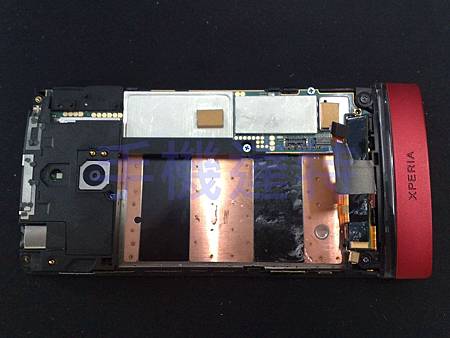

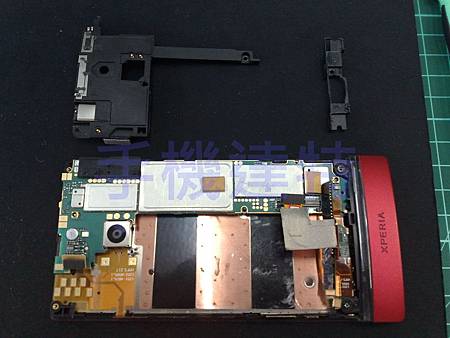

移除螺絲和保護蓋

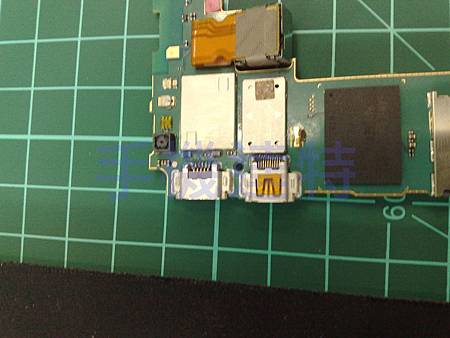

取下主機板翻到背面，圖中左方的USB座就是我們要補焊的地方

由於我只有兩隻手無法一邊補焊一邊拍照，所以只能用敘述的。

仔細看USB座後方中間有五根與主機板連接的PIN腳(銅色)，只要針對PIN腳做補焊的動作即可。

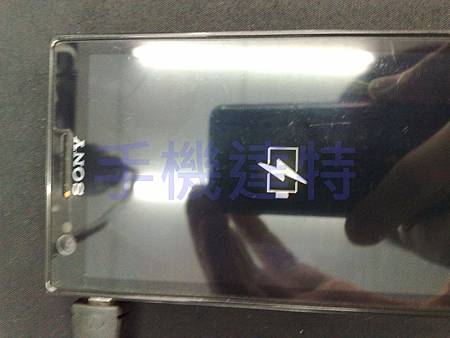

接下來看看手術後的結果

成功的治療這位病患
